Koja je metoda disipacije topline DC punjača?

Kao dobavljač DC punjača, često se susrećem sa pitanjima kupaca o metodama odvođenja topline ovih ključnih uređaja. Rasipanje topline je vitalni aspekt dizajna DC punjača, jer prekomjerna toplina može dovesti do smanjene efikasnosti, oštećenja komponenti, pa čak i sigurnosnih opasnosti. U ovom postu na blogu ući ću u različite metode odvođenja topline koje se koriste u DC punjačima, objašnjavajući njihove principe, prednosti i ograničenja.

1. Hlađenje prirodnom konvekcijom

Prirodno konvekcijsko hlađenje je najjednostavniji i najosnovniji način odvođenja topline. Oslanja se na prirodno kretanje zraka uzrokovano temperaturnim razlikama. Kada gomila za punjenje stvara toplinu, zrak oko nje se zagrijava, postaje manje gust i diže se. Hladniji vazduh tada ulazi da zameni topli vazduh koji se diže, stvarajući kontinuirani protok vazduha koji odvodi toplotu.

Princip hlađenja prirodnom konvekcijom je jednostavan. Gomila za punjenje je dizajnirana s otvorima za ventilaciju ili perajima na vanjskoj strani. Ove karakteristike povećavaju površinu izloženu vazduhu, olakšavajući prenos toplote sa unutrašnjih komponenti na okolinu. Topli vazduh se diže kroz ventilacione otvore, dok hladniji ulazi sa dna ili sa strane punjača.

Jedna od glavnih prednosti hlađenja prirodnom konvekcijom je njegova jednostavnost i niska cijena. Ne zahtijeva nikakve dodatne komponente koje troše energiju kao što su ventilatori ili pumpe, što smanjuje ukupnu potrošnju energije i zahtjeve za održavanjem punjača. Osim toga, prirodno konvekcijsko hlađenje je tiho, što ga čini pogodnim za okruženja gdje buka predstavlja problem.

Međutim, prirodno hlađenje konvekcijom ima svoja ograničenja. Relativno je neefikasan u poređenju sa drugim metodama odvođenja toplote, posebno za gomile velike snage. Kapacitet hlađenja prirodne konvekcije zavisi od temperaturne razlike između gomile za punjenje i okolnog okruženja, kao i površine raspoložive za prenos toplote. U vrućim klimama ili aplikacijama velike snage, prirodna konvekcija možda neće biti dovoljna da se gomila za punjenje zadrži u optimalnom temperaturnom rasponu.

2. Prisilno hlađenje zraka

Prisilno vazdušno hlađenje, takođe poznato kao hlađenje ventilatorom, je efikasnija metoda odvođenja toplote od hlađenja prirodnom konvekcijom. Koristi ventilatore za aktivno kretanje zraka kroz gomilu za punjenje, povećavajući brzinu prijenosa topline.

U sistemu za prisilno hlađenje, ventilatori su instalirani unutar gomile za punjenje kako bi uvlačili hladan zrak izvana i izbacivali topli zrak. Ventilatori se mogu postaviti na usisne ili ispušne otvore, ili oboje, ovisno o dizajnu punjača. Vazduh se usmerava preko komponenti koje stvaraju toplotu, kao što su energetski moduli i transformatori, da apsorbuje toplotu i odnese je.

Glavna prednost prisilnog vazdušnog hlađenja je njegova visoka efikasnost hlađenja. Aktivnim kretanjem zraka može značajno povećati brzinu prijenosa topline u odnosu na hlađenje prirodnom konvekcijom. To ga čini pogodnim za gomile punjenja velike snage koje stvaraju veliku količinu topline. Prisilno hlađenje zraka je također relativno jednostavno i isplativo, jer su ventilatori široko dostupni i relativno jeftini.

Međutim, prisilno hlađenje zraka također ima neke nedostatke. Ventilatori troše električnu energiju, što povećava potrošnju energije gomile za punjenje. Oni također proizvode buku, koja može biti smetnja u nekim sredinama. Osim toga, ventilatori imaju pokretne dijelove koji se vremenom mogu istrošiti, što zahtijeva redovno održavanje i zamjenu.

3. Tečno hlađenje

Tečno hlađenje je visoko efikasna metoda odvođenja topline koja koristi tečno rashladno sredstvo za prijenos topline dalje od gomile za punjenje. Rashladno sredstvo apsorbira toplinu iz komponenti koje stvaraju toplinu i prenosi je u izmjenjivač topline, gdje se raspršuje u okolno okruženje.

Postoje dva glavna tipa sistema tečnog hlađenja: direktno tečno hlađenje i indirektno tečno hlađenje. U sistemu direktnog tečnog hlađenja, rashladna tečnost dolazi u direktan kontakt sa komponentama koje proizvode toplotu, kao što su energetski moduli. Ovo omogućava efikasan prenos toplote, jer rashladna tečnost može apsorbovati toplotu direktno iz izvora. Međutim, direktno hlađenje tekućinom zahtijeva složeniji dizajn i zaptivanje kako bi se spriječilo curenje rashladne tekućine i oštećenje komponenti.

U sistemu indirektnog tečnog hlađenja, rashladna tečnost cirkuliše kroz zatvorenu petlju i prenosi toplotu na izmenjivač toplote, koji se zatim hladi vazduhom ili drugim rashladnim sredstvom. Ovaj tip sistema je manje složen i pouzdaniji od direktnog tečnog hlađenja, ali može biti nešto manje efikasan.

Glavna prednost tečnog hlađenja je njegova visoka efikasnost hlađenja. Tečne rashladne tečnosti imaju veći specifični toplotni kapacitet od vazduha, što znači da mogu apsorbovati više toplote po jedinici zapremine. Ovo omogućava sistemima za tečno hlađenje da brzo i efikasno rasipaju velike količine toplote, što ih čini pogodnim za punjenja velike snage. Tečno hlađenje je takođe relativno tiho, jer mu nisu potrebni ventilatori ili druge bučne komponente.

Međutim, sistemi za tečno hlađenje su složeniji i skuplji od sistema za hlađenje vazduha. Zahtijevaju dodatne komponente kao što su pumpe, izmjenjivači topline i rezervoari rashladne tekućine, što povećava troškove i zahtjeve za održavanjem gomile za punjenje. Pored toga, sistemi za tečno hlađenje zahtevaju redovno održavanje kako bi se osiguralo pravilno funkcionisanje komponenti i sprečilo curenje.

4. Fazno hlađenje

Hlađenje sa promenom faze je relativno nova i inovativna metoda odvođenja toplote koja koristi latentnu toplotu isparavanja rashladnog sredstva za prenošenje toplote sa gomile za punjenje. U sistemu hlađenja sa promenom faze, rashladno sredstvo se zagreva komponentama koje stvaraju toplotu, što dovodi do njegovog isparavanja. Para se zatim diže do kondenzatora, gdje se hladi i kondenzira natrag u tekućinu. Tečno rashladno sredstvo zatim teče natrag u isparivač kako bi ponovio ciklus.

Glavna prednost faznog hlađenja je njegova visoka efikasnost hlađenja. Latentna toplota isparavanja rashladnog sredstva je mnogo veća od specifičnog toplotnog kapaciteta vazduha ili tečnog rashladnog sredstva, što znači da može apsorbovati veliku količinu toplote tokom procesa isparavanja. Ovo omogućava sistemima za hlađenje sa promenom faze da brzo i efikasno rasipaju velike količine toplote, čak i u aplikacijama velike snage.

Hlađenje sa promenom faze je takođe relativno tiho i energetski efikasno, jer ne zahteva ventilatore ili druge komponente koje troše energiju. Dodatno, sistemi za hlađenje sa promenom faze mogu biti dizajnirani da budu kompaktni i lagani, što ih čini pogodnim za aplikacije gde je prostor ograničen.

Međutim, sistemi za hlađenje sa promenom faze su složeniji i skuplji od drugih metoda odvođenja toplote. Zahtijevaju specijalizirane komponente kao što su isparivači, kondenzatori i kompresori, koji povećavaju troškove i potrebe održavanja gomile za punjenje. Dodatno, sistemi za hlađenje sa promenom faze zahtevaju pažljiv dizajn i instalaciju kako bi se obezbedilo pravilno funkcionisanje komponenti i sprečilo curenje.

Zaključak

U zaključku, postoji nekoliko metoda odvođenja topline koje su dostupne za DC punjenja, svaka sa svojim prednostima i ograničenjima. Hlađenje prirodnom konvekcijom je jednostavno i jeftino, ali je relativno neefikasno. Prisilno vazdušno hlađenje je efikasnije, ali troši električnu energiju i proizvodi buku. Tečno hlađenje je visoko efikasno, ali je složenije i skuplje. Hlađenje sa promenom faze je nova i inovativna metoda koja nudi visoku efikasnost hlađenja, ali je i složenija i skuplja.

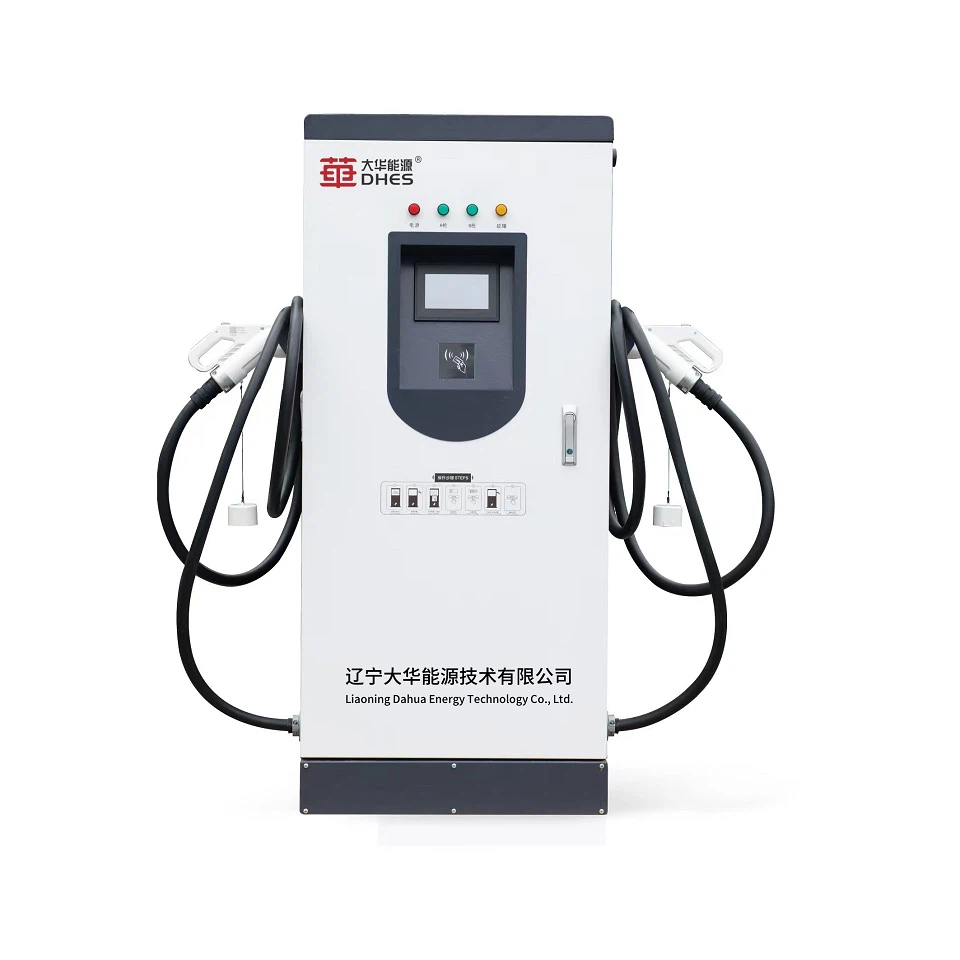

Kao dobavljač DC punjača, nudimo niz proizvoda s različitim metodama disipacije topline kako bismo zadovoljili potrebe naših kupaca. Naš160kW DC punjač,120kW DC punjač, i80kW DC punjačdizajnirani su s naprednim tehnologijama odvođenja topline kako bi se osigurao pouzdan i efikasan rad.

Ako ste zainteresirani za kupovinu DC punjača ili imate bilo kakva pitanja o metodama odvođenja topline, slobodno nas kontaktirajte. Rado ćemo vam pružiti više informacija i pomoći vam da odaberete pravi proizvod za vaše potrebe.

Reference

• ASHRAE priručnik - HVAC sistemi i oprema. Američko društvo inženjera grijanja, hlađenja i klimatizacije.
• Termičko upravljanje elektronskim sistemima. Donald Q. Kern, et al. McGraw-Hill obrazovanje.
• Tehnologije hlađenja za podatkovne centre. Ministarstvo energetike SAD.
